母線槽、電纜橋架系列
PRODUCT

CKX8密集型母線槽



適用范圍

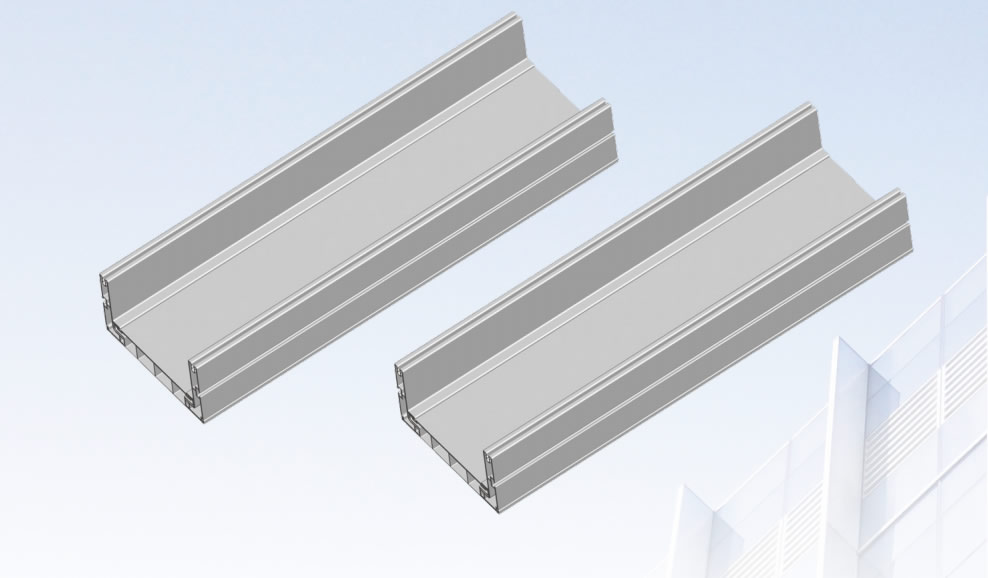

XQJ電纜橋架適用于電壓在12KV以下的電力電纜,以及控制電纜,照明配線等室內、室外架空電纜溝、隧道的敷設。



特點與安裝

XQJ電纜橋架具有品種全、應用廣、強度大、結構輕、造價低、施工簡單、配線靈活、安裝標準、外形美觀的特點。

XQJ電纜橋架的安裝可因地制宜??呻S工藝管道架空敷設;樓板、梁下吊裝;室內外墻壁、柱壁、隨道、電纜溝壁下的側裝,還可以露天立柱或支墩上安裝。

大型多層橋架吊裝或立裝時,應盡量采用工字鋼立柱兩側對稱敷設。XQJ電纜橋架可水平、垂直敷設、可轉角、T字形、十字形分支:可調寬、調高、變徑。

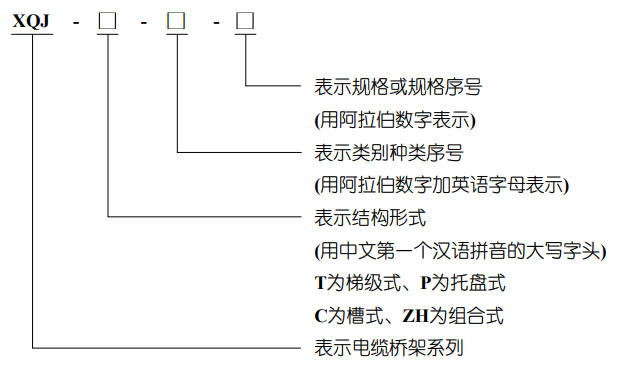

電纜橋架型號表示方法



電纜在電纜橋架上的層次安排

電纜橋架層次排列應是弱電流控制電纜在最上層,接著一般控制電纜、低壓動力電纜、高壓動力電纜依次往下排列。(見下表)這種排列于屏蔽干擾、電力電纜冷卻、例于施工。各層電纜橋架層距離原理:控制電纜≥220mm,動力電纜≥300mm,機械化敷設電纜≥400mm。




層次

電纜用途

采用電纜橋架型式及型號

電纜橋架斷面

計算機電纜

帶屏蔽罩的槽式或B型組合式電纜橋架 XQJ-CXQJ-ZH-01B



屏蔽控制電纜

帶屏蔽罩的槽式或B型組合式電纜橋架 XQJ-CXQJ-ZH-01B

一般控制電纜

托盤式、A型組合式電纜橋架 XQJ-P、XQJ-ZH-01A

低壓力電纜

梯級式、托盤式、A型組合式電纜橋架 XQJ-T、P、ZH-01A

高壓動力電纜

帶護罩梯級式、A型組合電纜橋架 XQJ-T、ZH-01A



電纜橋架尺寸選擇與計算



電纜橋架的載荷G總的計算:

G=n1 q1+n2q2+n3q3+……

式中:q1、q2、q3……為各電纜每單位長的重量(kg/m)

n1、n2、n3……為相應電纜的根數

G應小于電纜橋架的允許載荷(參數載荷曲線表)

當電纜橋架在室外或帶護罩的,還應計入水載和風載等因素。

需要的橋架橫截面積 s= S° d = -= S°

40% 40%n

式中:h為電纜橋架凈高





電纜橋架寬度b的計算

b=n1(d1+k1)+n2(d2+k2)+n3(d3+k3)……

式中:d1、d2、d3……

n1、n2、n3……為相應電纜直徑的根數

K1、K2、K3……為電纜間距(k值最小不應小于d/4)

控制電纜橋架寬度b的計算:(一般電纜橋架的填充率到40%左右)

電纜的總截載面積 s°= n1π ( d21 )2+ n2π ( d22 )2 + ……



注意事項

XQJ型電纜橋架裝置的最大載荷、支撐間距應小于允許載荷和支架跨距;選擇電纜橋架的寬度時應留一定的備用空位,以便為今后增添電纜用;當電力電纜和控制電纜較少時,可用同一電纜橋架安裝,但中間要用隔板將電力電纜和控制電纜隔開敷設;電纜橋架水平敷設時,橋架之間的連接頭應盡量設置在跨距的1/4左右處。水平走向的電纜每隔2米左右固定一下,垂直走向的電纜每隔1.5米左右固定一下;電纜橋架裝置應有可靠接地。如利用橋架作為接地干線,應將每層橋架的端部用16mmz軟銅線聯接(并聯)起來,與總接地干線相通,長距離的電纜橋架每隔30-50米接地一次;電纜橋架裝置除需屏蔽裝保護罩外,在室外安裝時在其頂層加裝保護罩,防止日曬、雨淋。對如需焊接安裝時,焊件四周的焊縫厚度不得小于母材的厚度,焊口必須防腐處理。



梯級式電纜橋架


說明

XQJ-T型梯級式電纜橋架是根據國內外有關資料而改進設計的。它具有重量輕、成本低、造型別具、安裝方便、散熱、透氣性好等優點。它適用于一般直徑較大電纜的敷設,特別適用于高、低壓動力電纜的敷設。

梯級式電纜橋架在不同跨距下最大在允許均布載荷及變形量(見左圖)

梯級式電纜橋架備有護罩,需要配護罩時可在訂貨時注時或按照護罩型號訂貨、其所有配件與托盤式、槽式橋架通用。

梯級式電纜橋架其表面處理分為靜電噴塑、鍍鋅、鍍漆三種。在重腐蝕環境中可特殊防腐處理。

用戶所需梯級電纜橋架加超出本標準范圍的品種規格,亦可來圖、來函或面洽,我廠盡可能滿足您的需要。

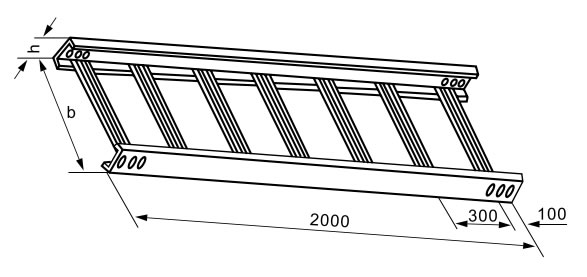

XQJ-T1-01型梯級式直通橋架



序號

型號

b(mm)

h(mm)

重量

1

T1-01-6-2

200

60

13.00

2

T1-01-10-2

100

17.20

3

T1-01-15-2

150

25.80

4

T1-01-6-3

300

60

14.20

5

T1-01-10-3

100

17.70

6

T1-01-15-3

150

26.90

7

T1-01-6-4

400

60

22.17

8

T1-01-10-4

100

26.12

9

T1-01-15-4

150

31.80

10

T1-01-6-5

500

60

24.55

11

T1-01-10-5

100

28.60

12

T1-01-15-5

150

34.20

13

T1-01-6-6

600

60

26.90

14

T1-01-10-6

100

30.90

15

T1-01-15-6

150

31.80

16

T1-01-6-8

800

60

30.50

17

T1-01-10-8

100

33.20

18

T1-01-15-8

150

37.70





高度h60、100時,每端各6只連接孔;高度h150時,每端各12只連接孔;T1-01橋架備有護罩,需配護罩須在訂貨時按型號說明。

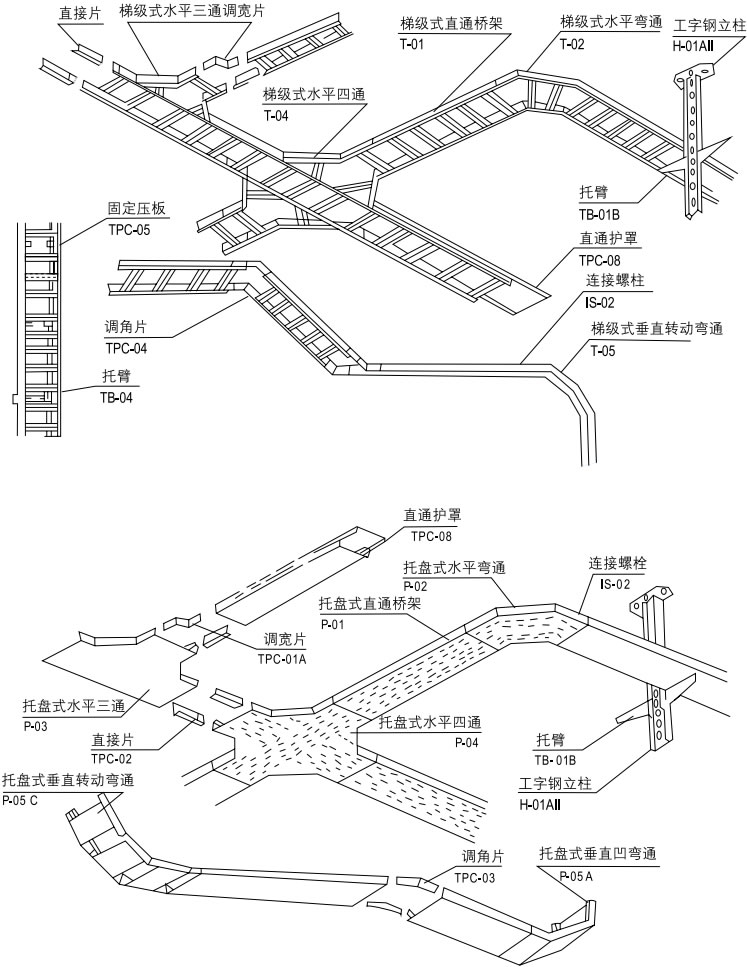

梯級式橋架空間布置示意圖;托盤式橋架空間布置示意圖

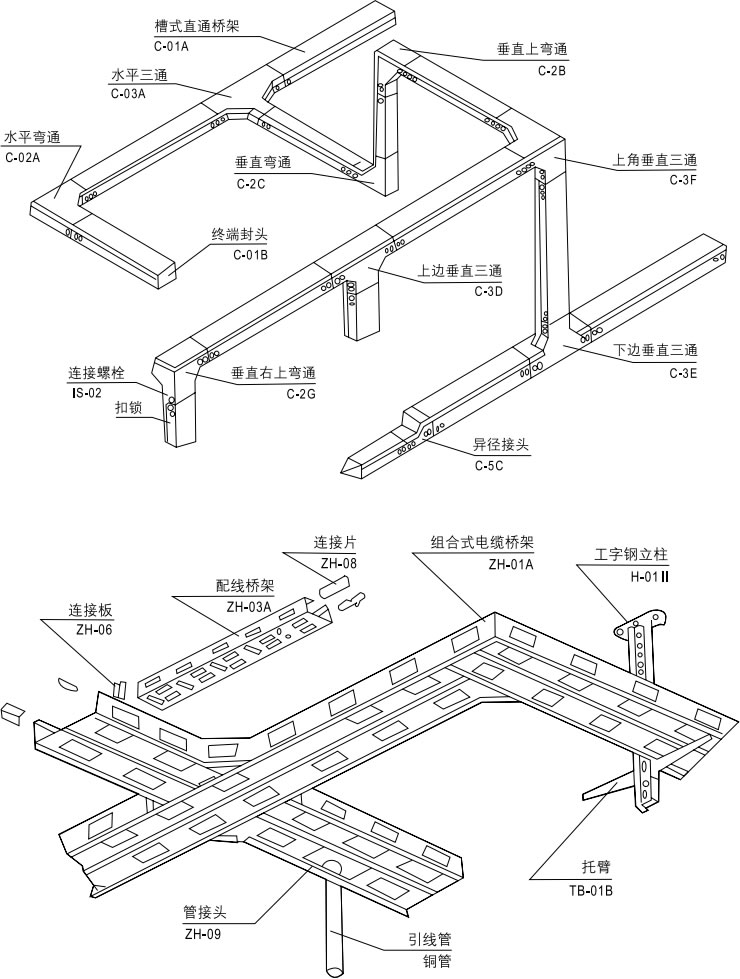

槽式橋架空間布置示意圖;組合式橋架空間布置示意圖
