概述 GCK系列低壓抽出式開關柜,適用于所有發電、配電和電力系統使用的場合,如:電力系統、石油化工、工礦企業、民用建筑等等。 GCK系列采用柜架結構組裝,結構靈活,柜內可裝不同的標準元器件,以適應各種使用要求。抽出式單元采用鋁合金滑動導軌和螺旋式推進機構,工作位置明顯,操作輕便、可靠。 本產品符合IEC60439-1, GB/T7251.12-2013, GB/T7251.3-2017和JB/T9661等標準。 正常使用環境
● 周?chē)諝鉁囟炔桓哂?+40℃,不低于-5 ℃,并且24小時內其平均溫度不高于+35℃。 如上述使用條件不能滿足時,應由用戶在訂貨時向制造廠方提出,協商解決。 |
|

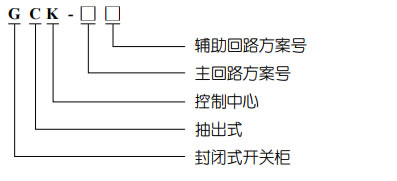

型號含義
產品特點
|
額定電壓 |
額定絕緣電壓Ui |
690V AC |
額定工作電壓UE |
380V AC |
|
過電壓類別 |
Ⅲ |
|
污染等級 |
3 |
|
額定頻率 |
50/60Hz |
|
額定電流 |
主母線額定電流le |
至6300A |
額定峰值耐受電流Ipk |
至100kA |
|
額定短時耐受電流lew |
至100kA |
|
配電母線額定電流Ie |
至1600A |

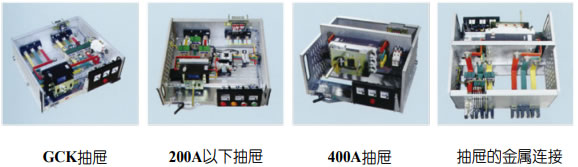

GCK系列柜的基本部分為帶有20mm間隔模數孔的型材骨架,所有框架零件均為免維修型。GCK系列柜為全封閉外殼,防護等級為IP40。柜底部提供底板,電纜出線口可設有阻燃、絕緣的法蘭板。門板和外殼可按需要裝配單個/多個通風口,頂板為全通風型。GCK柜有大電流單元,又有小電流多回路單元;同一柜內同一層的兩個抽屜的小門各自獨立,互不干擾;結構緊湊,組裝靈活,布局合理,排列整齊,占地面積少;結構牢固,連鎖可靠,安全度高,功能齊全;操作簡便,互換性能良好,短時耐受電流大。此產品可設計具有滿足與計算機接口相連,實現電力在線集中監測與控制的功能。
