高低壓電纜分支箱
PRODUCT

DFW-12 歐式電纜分支箱



概述

歐式電纜分支箱是近年來廣泛用于電力配網系統中的電纜化工程設備,它的主要特點是雙向開門、利用對接套管作為連接母排, 具有長度小、電纜排列清楚、三芯電纜不需大跨度交叉等顯著優點。其所采用的電纜接頭符合DIN47636標準。一般采用額定電流630A螺栓固定連接式電纜接頭。

執行標準

環境溫度:最高氣溫:+40℃,最低氣溫-30℃

風速:相當34m/s (不大于700Pa

濕度:日相對濕度平均值不大于95%月相對濕度平均值不大于95%

防震:水平加速度不大于0.4m/s2,垂直加速度不大于0.15m/s2

安裝地點傾斜度:不大于3。

安裝環境:周?chē)諝鈶皇芨g性、可燃性氣體、水蒸氣等明顯污染,安裝地占無劇烈震動。

訂購本產品超出上述條件規定時,請與本公司協商。

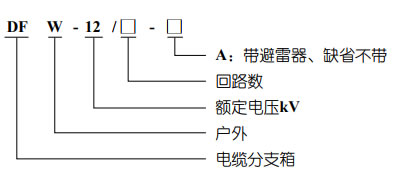

型號含義



主要技術參數

額定電壓

12kV

額定電流

630A

動穩定電流

50kA/0.3s

熱穩定電流

20kA/3s

分鐘工頻耐壓

42kV

15 分鐘直流耐壓

52kV

雷電沖擊耐壓

105kV

箱體防護等級

IP33



結構說明

1、上側門 2、套管支架 3、電纜終端頭 4、下箱體 5、電纜





DFW-12歐式電纜分支箱系戶外設計、全密封結構、全絕緣、防塵、防潮、抗洪水、耐腐蝕、環境適應性強。柜體防護等級達IP33。電纜接頭支架采用不銹鋼材料,外殼采用不銹鋼板或冷軋板噴涂制造。

電纜接頭支架位于分接箱的上部,用來支撐套管,套管則用來固定電纜接頭,如果是帶避雷器,避雷器安裝在電纜接頭的末端。 另外,短路故障指示器和帶電顯示器 也裝在分接箱內。箱內所有主回路帶電部件由預制插入式電纜終端頭絕緣處理。電纜隔板位于箱體下部,有電纜固定夾和接地端子。箱體布局合理,體積小,結構緊湊,外形美觀大方,安裝簡單,免維護。

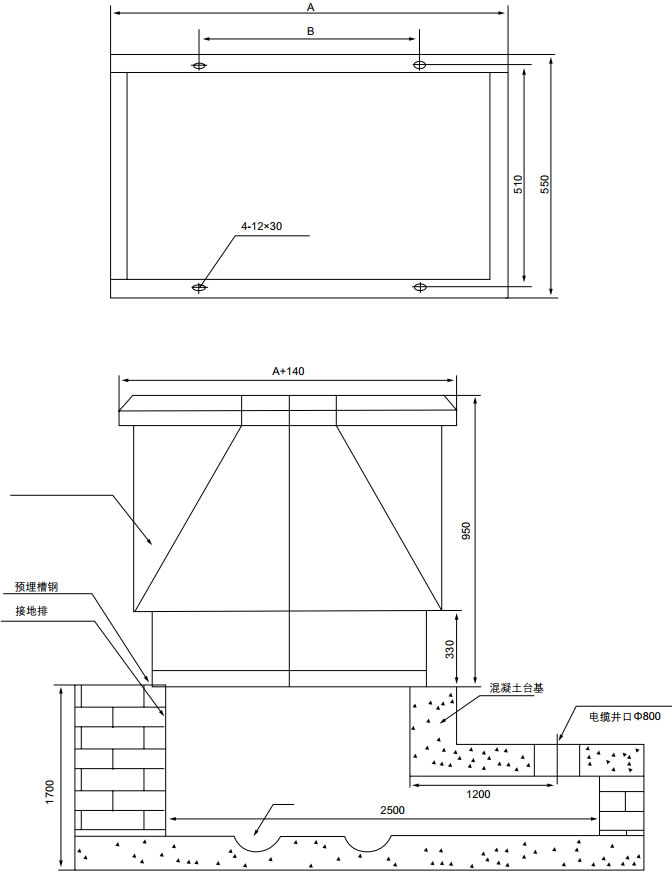

歐式電纜分支箱地基圖







分支數

2

3

4

5

6

7

A

580

700

820

940

1060

1-180

B

180

300

420

540

660

780
